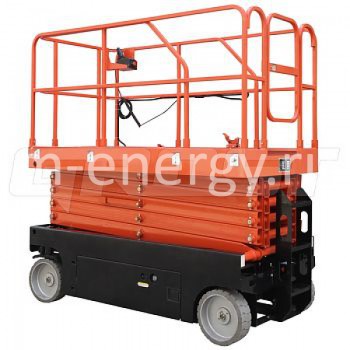

Самоходные ножничные подъемники серии SPX F3 имеют грузоподъемность 300кг и максимальную рабочую высоту от 8 до 14 метров. Скорость перемещения на подъемнике составляет от 0,8 до 3,5 км/ч, минимальный поворотный радиус 2100 мм а время подъема платформы на высоту 6 метров – 40 секунд.
Подъемники комплектуются четырьмя аккумуляторными батареями ёмкостью 210 Ач каждая, которые обеспечивают продолжительную автономную работу. Перемещение подъемника осуществляется с помощью двух ведущих поворотных колес, каждое из которых оснащается собственным гидроприводом, что повышает маневренность и плавность хода. Движение подъемника в горизонтальной и вертикальной плоскостях обеспечивается единой электрогидравлической системой мощностью 3кВт с пропорциональным контролем.
С помощью многофункционального джойстика на платформе оператора можно управлять направлением и ходом движения машины как в сложенном, так и в поднятом состоянии, выбрать режим движения – горизонтальный или вертикальный, подать предупреждающий звуковой сигнал, определить уровень заряда аккумуляторных батарей и код ошибки системы при неисправностях, совершить экстренную остановку.
|
Высота подъема |
10000 мм |
|
Высота при максимально поднятой платформе |
11060 мм |
|
Габаритная высота в транспортном положении (ограждения платформы сложены) |
1440 мм |
|
Общая длина |
2400 мм |
|
Общая ширина |
1150 мм |
|
Габаритная высота |
2400 мм |
|
Размер платформы |
2270х1150х1060 мм |
|
Размер (длина) выдвижной части платформы |
900 мм |
|
Грузоподъемность |
300 кг |
|
Грузоподъемность выдвижной части платформы |
113 кг |
|
Собственный вес |
2490 кг |
|
Емкость аккумулятора |
4х6/210 В/Ач |
|
Параметры зарядного устройства |
24/25 В/А |
|
Мощность источника питания |
24/3 В/кВт |
|
Скорость движения в сложенном состоянии |
3.5 км/ч |
|
Скорость движения в поднятом состоянии |
0.8 км/ч |
|
Время подъема |
70 с |
|
Время спуска |
80 с |
|
Колесная база |
1850 мм |
|
Радиус поворота |
2100 мм |
|
Дорожный просвет |
110 мм |
|
Дорожный просвет под выпущенными опопрами |
20 мм |
|
Максимальный преодолеваемый уклон |
20% |
|
Допустимый рабочий угол наклона |
2-3° |
|
Размер колес |
ф381х127 мм |
|
Способ управления |
пропорциональный |
|
Температурный диапазон для рабочего состояния |
-25°С +40°С |
