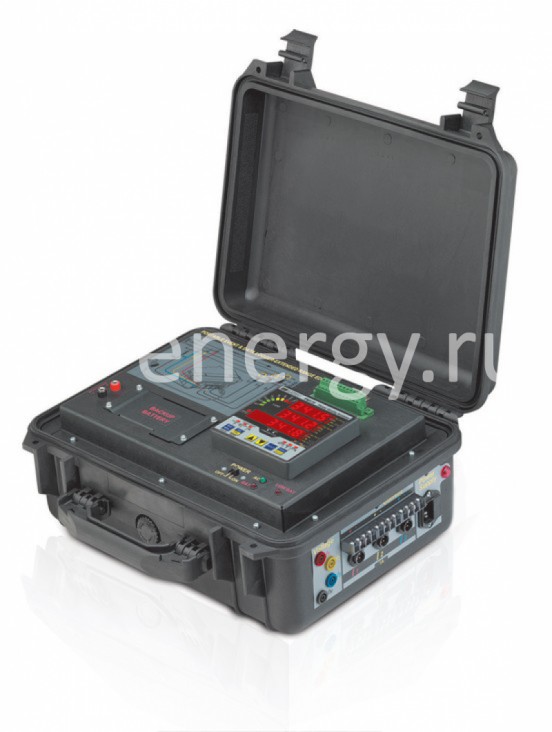

Переносной электроанализатор EDL175XR |
|
Функции и характеристики |
EDL175 XR |
|
Основные измерения |
|
U |
+ |
|
I, Io |
+ |
|
Частота (50, 60) |
+ |
|
Несимметрия напряжений и токов |
+ |
|
Максимальный интегральный ток |
+ |
|
Максимальное/минимальное интегральное напряжение |
+ |
|
Максимальное/минимальное значение: U, l, lo, f |
+ |
|
частота (25, 400) - опция |
+ |
|
Мощность |
|
кВт, кВАр, кВА, cosф |
+ |
|
Интегральная мощность кВт, кВА: накапливаемая, скользящая |
+ |
|
Интегральная мощность кВт, кВА: прогнозируемая, максимальная |
+ |
|
Интегральная мощность, кВАр: накапливаемая, скользящая, прогнозируемая, максимальная |
+ |
|
Максимальное/минимальное значение: кВт, кВАр, кВА |
+ |
|
Энергия: импорт/экспорт |
|
Суммарная и по каждой фазе: кВт x час, кВАр x час, кВА x час |
- |
|
Импульсные выходы KYZ |
+ |
|
Импульсные входы KYZ |
+ |
|
Энергия двунаправленная и нетто |
+ |
|
Тарифная система учета энергии (TOU) |
+ |
|
Импульсные входы |
+ |
|
Учет энергии IEC 60687 / ANSI C12.20 |
0.2S |
|
Коэффициент искажения синусоидальности |
|
Коэффициент искажения синусоидальности по напряжению THD(U), по току THD(I) |
+ |
|
Приведенный коэффициент искажения синусоидальности по току TDD(I) |
+ |
|
Коэффициент гармонических потерь K-factor |
+ |
|
Коэффициент мощности по основной частоте |
+ |
|
Программируемые входы/выходы |
|
Высокоскоростной релейный выход (35 мс) |
- |
|
Дискретные выходы |
2 |
|
Дискретные входы |
2 |
|
Аналоговые выходы |
2 |
|
Аналоговые выходы расширителя АХ-8 |
+ |
|
Аналоговые входы |
2 |
|
Базовые порты связи |
|
RS 232/422/485 |
+ |
|
Количество портов |
2 |
|
Протоколы связи |
|
DNP 3.0 + ASCII + Modbus RTU |
+ |
|
Анализ качества электроэнергии |
|
Энергонезависимая память |
1Mb |
|
Часы реального времени |
+ |
|
Регистрация событий |
+ |
|
Временные отметки |
+ |
|
Регистрация данных |
+ |
|
Регистрация предыстории |
+ |
|
Осциллографирование |
+ |
|
Сбор данных по току и напряжению |
+ |
|
Регистрация переходных процессов |
+ |
|
Регистрация провалов напряжений и перенапряжений |
+ |
|
Симметричные составляющие |
+ |
|
Регистрация установившегося отклонения напряжения |
+ |
|
Отчет по ГОСТ13109-97 |
+ |
|
Соответствиестандарту EN50160 |
+ |
|
Вычисление действующих значений за каждый полупериод |
+ |
|
Энергия гармоник |
|
Мощности гармоник, кВт, кВА |
+ |
|
Энергии гармоник, кВт х час, кВА х час |
+ |
|
Спектр гармоник |
|
Гармоники по напряжению и току, % |
+ |
|
Направление мощности гармоник, кВт, кВАр |
+ |
|
Гармоники по напряжению, В |
+ |
|
Гармоники по току, А |
+ |
|
Интергармоники |
+ |
|
Дополнительные входы |
|
Дополнительные входы переменного тока |
- |
|
Дополнительные входы переменного напряжения |
- |
|
Дополнительные входы постоянного напряжения |
- |
|
Специальные порты связи |
|
Встроенный модем GSM - опция |
+ |
|
Порт Ethernet TCP/IP |
+ |
|
Дополнительно |
|
Резервируемое питание (Основное/резервное) |
+ |
