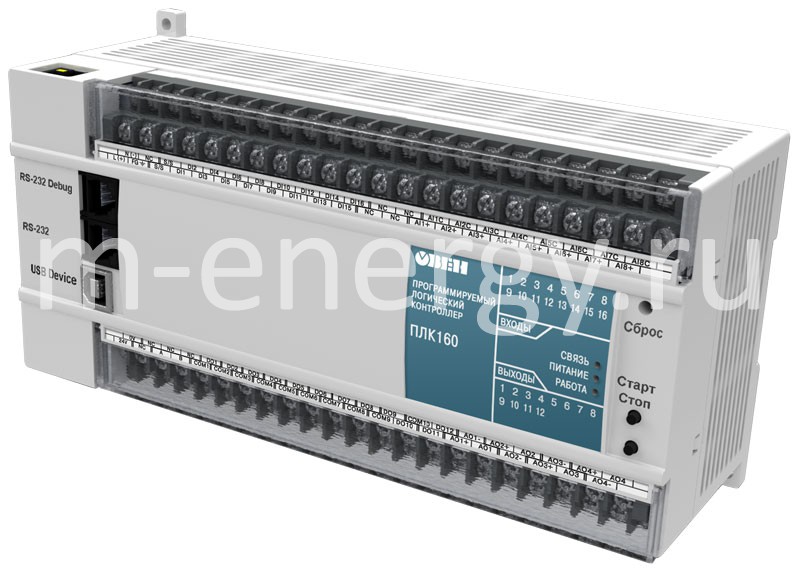

Питание
|
|
Напряжение питания:
ПЛК160-24.Х-Х
ПЛК160-220.Х-Х
|
от 22 до 28 В постоянного тока (номинальное 24 В)
от 90 до 264 В переменного тока (номинальное 110/220 В)
частотой от 47 до 63 Гц (номинальное значение 50 Гц)
|
|
Потребляемая мощность, не более
|
40 ВА
|
|
Параметры встроенного источника питания
|
Выходное напряжение 24±3 В, ток потребления не более 400 мА
|
|
Аккумулятор резервного питания
|
LIR2477 (срок службы зависит от условий эксплуатации, но не более 5 лет)
|
|
Цифровые (дискретные) входы
|
|
Количество входов
из них быстродействующих
|
16
4 (DI1-DI4)
|
|
Тип входов по ГОСТ Р 52931-2008
|
1 и 2
|
|
Напряжение питания дискретных входов
|
24 ± 3 В
|
|
Максимальный входной ток дискретного входа
|
не более 7 мА при питании 24 В, не более 8,5 мА при питании 27 В
|
|
Сигнал «логической единицы», соответствующий состоянию «Включено», дискретных входов для постоянного напряжения (ток в цепи)
|
от 15 до 30 В (ток от 3 до 15 мА)
|
|
Сигнал «логического нуля», соответствующий состоянию «Выключено», дискретных входов для постоянного напряжения (ток в цепи)
|
от минус 3 до 5 В (ток до 15 мА)
|
|
Минимальная длительность импульса, воспринимаемого дискретным входом
– для обычных входов
– для быстродействующих
|
1 мс
0,02 мс
|
|
Подключаемые входные устройства
|
– коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.);
– датчики, имеющие на выходе транзистор n- p-n или p-n-p–типа с открытым коллектором;
– дискретные сигналы 24±3 В
|
|
Гальваническая развязка
|
Групповая
|
|
Электрическая прочность изоляции между группой дискретных входов и:
– цепями питания
– группами цепей дискретных выходов
– группами остальных цепей
|
1780 В
1780 В
560 В
|
|
Дискретные выходы (контакты электромагнитных реле)
|
|
Количество релейных выходных каналов
|
12
|
|
Гальваническая развязка
|
Индивидуальная (для DO1-DO8), групповая (DO9-DO10) и групповая (DO11-DO12)
|
|
Электрическая прочность изоляции между группами дискретных выходов и группами остальных цепей
|
1780 В
|
|
Максимальный ток,
коммутируемый контактами реле, не более
|
3 А (для переменного напряжения не более 250 В, частотой 50 Гц и cos j > 0,4 – нагрузка для категории использования АС-15
по ГОСТ Р 50030.1-2000)
3 А (для постоянного напряжения не более 30 В – нагрузка для категории использования DC-13 по ГОСТ Р 50030.1-2000)
|
|
Время переключения контактов реле из состояния «лог. 0» в «лог. 1» и обратно, не более
|
50 мс (выходы DО1-DО12)
|
|
Механический ресурс реле
|
– не менее 300 000 циклов переключений при максимальной коммутируемой нагрузке;
– не менее 500 000 циклов переключений при коммутации нагрузки менее половины от максимальной
|
|
Аналоговые входы
|
|
Количество аналоговых входов
|
8
|
|
Тип поддерживаемых унифицированных сигналов
|
Ток от 0 (4) до 20 мА
Ток от 0 до 5 мА
Напряжение от 0 до 10 В
|
|
Разрядность АЦП
|
14 бит
|
|
Входное сопротивление:
В режиме измерения тока
В режиме измерения напряжения
|
Не более 170 Ом
Не менее 200 кОм
|
|
Период опроса аналоговых входов
|
10 мс
|
|
Предел основной приведенной погрешности преобразования
|
±0,25 %
|
|
Предел дополнительной приведенной погрешности преобразования на каждые 10 градусов изменения температуры
|
±0,05 %
|
|
Гальваническая изоляция аналоговых входов
|
Групповая (8 входов)
|
|
Электрическая прочность изоляции между группой аналоговых входов и:
– цепями питания
– группами цепей дискретных выходов
– группами остальных цепей
|
1780 В
1780 В
560 В
|
|
Аналоговые выходы
|
|
Количество аналоговых выходов
|
4
|
|
Тип выходного сигнала
|
Универсальный, ток от 4 до 20 мА, напряжение от 0 до 10 В
|
Напряжение от 0 до 10 В
|
Ток от 4 до 20 мА
|
|
Предел основной приведенной погрешности ЦАП
|
±0,5 %
|
|
Разрядность ЦАП
|
12 бит
|
10 бит
|
10 бит
|
|
Минимальный период обновления выходов
|
