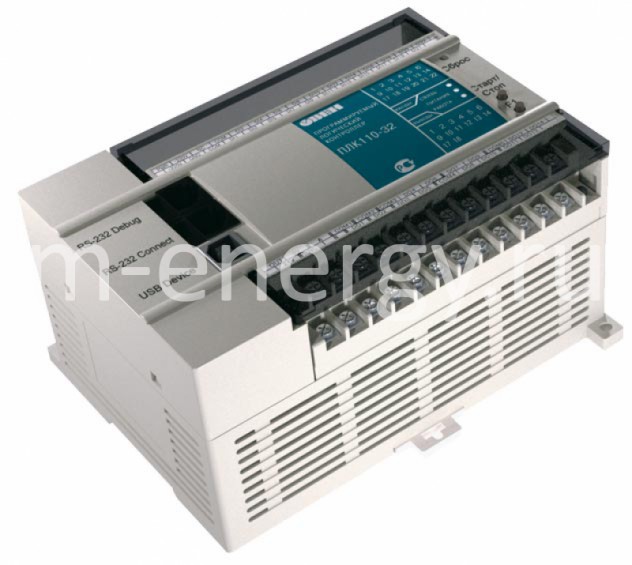

ОВЕН ПЛК110 – линейка программируемых моноблочных контроллеров с дискретными входами/выходами на борту для автоматизации средних систем.
Оптимальны для построения систем автоматизации среднего уровня и распределенных систем управления.
Рекомендуется к использованию:
В системах HVAC
В сфере ЖКХ (ИТП, ЦТП)
В АСУ водоканалов (водоподготовка, насосные станции)
Для управления малыми станками и механизмами
Для управления пищеперерабатывающими и упаковочными аппаратами
Для управления климатическим оборудованием
Для автоматизации торгового оборудования
В сфере производства строительных материалов
Отличительные особенности линейки:
Мощные вычислительные ресурсы и большой объем памяти.
Наличие дискретных входов/выходов на борту контроллера.
Наличие последовательных портов (RS-232, RS-485) на борту контроллера.
Наличие порта Ethernet для включения в локальные или глобальные сети верхнего уровня.
Поддержка протоколов обмена Modbus (RTU, ASCII), ОВЕН, DCON.
Возможность работы напрямую с портами контроллера, что позволяет подключать внешние устройства с нестандартными протоколами.
Контроллер имеет встроенные часы, что позволяет создавать системы управления с учетом реального времени.
Встроенный аккумулятор, позволяющий организовать ряд дополнительных сервисных функций: возможность кратковременного пережидания пропадания питания, перевод выходных элементов в безопасное состояние.
Линейка контроллеров ОВЕН ПЛК110
Параметр
ПЛК110-30
ПЛК110-32
ПЛК110-60
Количество входов
18
18
36
Быстрых входов
2
2
4
Быстрых счетчиков
2
2
4
Энкодеров
1 AB
1 AB
1 ABZ или 2 AB
Количество выходов
12
14
24
Быстрых выходов (для ПЛК110 с транзисторными выходами)
4
4
4
Количество портов RS-485
2
1
2
Поддерживаемые интерфейсы и протоколы
Протокол
Интерфейс
Применение
ОВЕН
RS-232
RS-485
Поддержка модулей ввода/вывода ОВЕН Мх110
Работа в сетях ОВЕН совместно с ТРМ2хх
Modbus RTU
Modbus ASCII
RS-232
RS-485
Поддержка модулей ввода/вывода и операторских панелей (например, ОВЕН СП3хх), связь со SCADA-системами
Modbus TCP
Ethernet 10/100 Mbps
Связь со SCADA-системами
DCON
RS-232
RS-485
Поддержка модулей ввода/вывода ICP DAS I-7xxx, АDAM-4xxx, операторских панелей
GateWay (протокол CODESYS)
RS-232
Ethernet 10/100 Mbps
USB-Device
Программирование контроллера, отладка пользовательской программы
Связь с контроллерами других производителей на базе CODESYS.
Работа с OPC-сервером CODESYS
Mass Storage Device
USB-Device
Работа с файлами архивов данных и файлами проекта
Контроллеры данной линейки также поддерживают работу с нестандартными протоколами по любому из портов, что позволяет подключать такие устройства, как электро-, газо-, водосчетчики, считыватели штрих-кодов и т.п.
Программирование:
Программирование контроллеров осуществляется в профессиональной распространенной среде CODESYS v.2.3.x, максимально соответствующей стандарту МЭК 61131:
поддержка 5 языков программирования, для специалистов любой отрасли;
мощное средство разработки и отладки комплексных проектов автоматизации на базе контроллеров;
функции документирования проектов;
количество логических операций ограничивается только количеством свободной памяти контроллера;
практически неограниченное количество используемых в проекте счетчиков, триггеров, генераторов.
Интерфейсы для программирования и отладки: Ethernet, USB, RS-232 (Debug).
При покупке программируемого контроллера ОВЕН ПЛК предоставляются БЕСПЛАТНО
Среда программирования CODESYS
Готовые библиотеки программных блоков
Специальные сервисные утилиты для работы с ОВЕН ПЛК
Руководство пользователя и обучающие видеокурсы
Для организации обмена с верхним уровнем предоставляются бесплатные OPC-драйверы, OPC-драйвер Gateway (от CODESYS) и OPC-драйвер Modbus (от ОВЕН)
Контроллер / Характеристика
ПЛК110-30
ПЛК110-32
ПЛК110-60
ОБЩИЕ СВЕДЕНИЯ
Габаритные размеры
140х110х73 мм
208х110х73 мм
Степень защиты корпуса
IP20 со стороны передней панели, IP00 со стороны клемм
Температура эксплуатации
от минус 10 до + 55 °С
Светодиодная индикация на передней панели
Состояние входов, состояние выходов, режим работы, наличие связи, заряд встроенной батареи
Масса, не более
0,6 кг
1 кг
ПИТАНИЕ
Напряжение питания:
ПЛК110-24.Х.Х-Х
От 18 до 28 В постоянного тока (номинальное 12 В или 24 В)
ПЛК110-220.Х.Х-Х
От 100 до 240 В переменного тока (номинальное 220 В)
Потребляемая мощность:
ПЛК110-24.Х.Х-Х, не более
25 ВА
35 ВА
ПЛК110-220.Х.Х-Х, не более
30 ВА
40 ВА
Параметры встроенного источника питания:
Выходное напряжение 24±3 В, ток не более 620 мА
ВЫЧИСЛИТЕЛЬНЫЕ РЕСУРСЫ И ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ
Центральный процессор
RISC-процессор, 32 разряда, 200 МГц
Объем и тип оперативной памяти
8 МБ, из них 1МБ для кода пользовательской программы, 128кБ для переменных пользовательской программы
Объем и тип энергонезависимой памяти
4 МБ, из них 3МБ доступно для хранения файлов и архивов
Размер и тип Retain-памяти
не более 16 кБ (по умолчанию задано значение 4 кБ)
Время выполнения одного цикла программы
Установленное по умолчанию (стабилизированное) – 1000 мкс*
Возможность организации вызова подпрограмм по прерыванию – от 50 мкс
Дополнительное периферийное оборудование
Часы реального времени с собственным источником питания
* Время выполнения одного цикла программы настраивается в окне PLC Configuration в среде CODESYS. Подробнее см. п.1.1 документа «PLC_Configuration_OWEN» на компакт-диске, входящем в комплект поставки.
ЦИФРОВЫЕ (ДИСКРЕТНЫЕ) ВХОДЫ
Количество дискретных входов
18
36
- из них быстродействующих
2
4
Тип подключаемых устройств
коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.);
датчики, имеющие на выходе транзистор n-p-n или p-n-p-типа с открытым коллектором;
