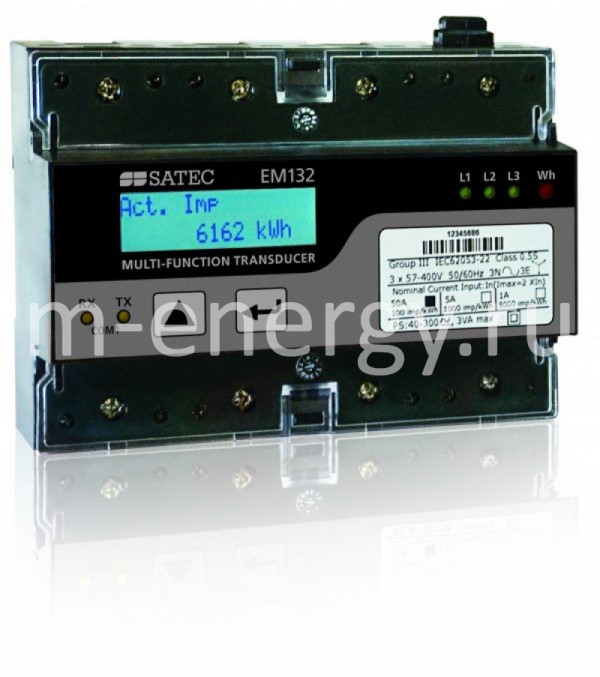

Прибор EM132 является компактным трехфазным многофункциональным измерительным прибором.
Многофункциональный измерительный преобразователь EM132 обеспечивает трехфазные измерения параметров электроэнергии, включая показатели качества, мониторинг внешних событий посредством дискретных входов, взаимодействие с внешним оборудованием через контакты реле.
Счетчик электроэнергии EM132 производится в 3-х различных исполнениях согласно номинальному измеряемому току: 1А, 5А и 100А.
Совместно с счетчиком бесплатно поставляется русифицированное программное обеспечение PAS. С помощью PAS вы можете самостоятельно настроить режимы работы EM132, отслеживать онлайн измеряемые параметры, получать архивные файлы событий и измерений.
Для подключения прибора EM133 по току применяют разъемные трансформаторы тока.
Многофункциональный счетчик электроэнергии:
- Многотарифная система учёта электроэнергии, класс точности 0.5S МЭК 62053-22:2003 (только для EM133)
- В энергонезависимой памяти счетчика могут сохраняться как накопленные значения электроэнергии, так и профили нагрузки с различными интервалами (от 1 мин до 60 мин). Памяти прибора хватает для хранения 15-минутного профиля в течение 50 суток и 30-минутного профиля более 90 суток.
- Многотарифная система учета TOU имеет 4 независимых тарифных регистра, 4 типа дня, 4 типа сезона и возможность изменить тип тарифа до 8 раз в день. (только для EM133)
- Энергонезависимые часы и календарь погрешность хода 1.3 сек/день
- Защита от несанкционированного доступа с помощью пароля.
Многофункциональный измерительный преобразователь (МИП) – телемеханика, АСДУЭ:
- Измерение напряжений, токов, частоты, мощностей, cosφ, несимметрии токов и напряжений, тока нейтрали и их усредненных значений.
- 4 независимых аналоговых выхода, что позволяет использовать данный измерительный преобразователь в классических системах телемеханики и телеуправления.
- Измерение действующих значений (True RMS)
- Диапазон измерения токов 1-200% Iном
- Класс точности 0.5S
- Журнал событий, журнал для записи данных
- Присвоение меток времени
- Базовый контроль КЭ: измерение КИС по току и напряжению, индивидуальные гармоники до 40-й (только для EM133)
Построение интеллектуальных сетей SMART GRID:
- Автоматический контроль нагрузки и сигнализация о превышении нормативных параметров
- Фиксация фактов реверса энергии и превышения порогов по мощности
- 2 дискретных входа + 1 программируемое реле в базе (только для EM133)
- Возможность установки дополнительного модуля (реле, дискретные входы, дополнительный порт связи)
- Возможность установки 4-х аналоговых выходов
- 16 программируемых уставок, время срабатывания уставки 20 мсек.
Коммуникация:
- Стандартный порт RS-485, INFRARED+ дополнительный порт на модуле
- Протоколы: Modbus
Дисплей:
- жидкокристаллический (2 х 16 символов)
Базовые параметры |
Измеряемые параметры |
EM133 |
EM132 |
Напряжение, ток, частота |
+ |
+ |
Ток нейтрали |
+ |
+ |
Полная мощность, активная мощность, реактивная мощность
|
+ |
+ |
Коэффициент мощности Cos φ общий и по-фазно |
+ |
+ |
Несимметрия токов, несимметрия напряжений, порядок чередования фаз
|
+ |
+ |
Средний ток 3-фаз, среднее напряжение 3-фаз |
+ |
+ |
Энергия, тарифы и память |
Реактивная энергия (+./-), Активная энергия (+./-)
|
+ |
+ |
Многотарифный учет, количество тарифов
|
4/8 |
- |
Журнал событий |
+ |
+ |
Журнал данных (9 параметров, 1400 записей) |
+ |
+ |
Точность измерения электроэнергии согласно МЭК 62053-21 / 62053-22 (ГОСТ52322-2005)
|
Class 0,5S |
Class 0,5S |
Базовый контроль КЭ |
Коэффициент гармонических искажений по напряжению (КИС)
|
+ |
+ |
Коэффициент гармонических искажений по току (КИС) |
+ |
+ |
Индивидуальные гармоники по току и напряжению до 40-й |
+ |
- |
Программируемые уставки (мониторинг превышения заданных значений) |
+ |
+ |
Осциллограммы (8 периодов в реальном времени) |
+ |
- |
Дополнительные параметры |
Часы и метка времени
|
+ |
+ |
Счетчики и таймеры
|
+ |
+ |
2 дискретных входа + 1 релейный выход |
+ |
- |
Модульная конструкция |
+ |
+ |
Регистрация максимумов и минимумов с присвоением метки времени
|
+ |
+ |
Бесплатное программное обеспечение PAS |
+ |
+ |
Различия между ЕМ133 и ЕМ132 |
2 дискретных входа + 1 реле в базе |
+ |
- |
Многотарифный учет электроэнергии |
+ |
- |
Измерение индивидуальных гармоник (до 40-й) |
+ |
- |
