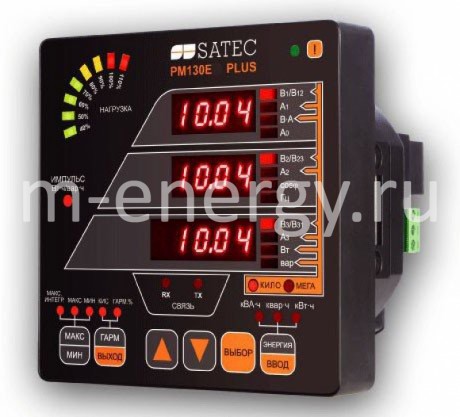

Основные технические характеристики многофункционального измерительного преобразователя SATEC PM130E PLUS |
|
Условия окружающей среды |
|
Рабочая температура |
-30°C до 60°C |
|
Температура хранения |
-40°C до 85°C |
|
Влажность |
0 до 95% без конденсата |
|
Конструкция |
|
Оболочка корпуса |
не поддерживающая горения смесь ABS/PC и поликарбоната |
|
Размеры |
114 х 114 х 109мм |
|
Вес |
0,7 кг. |
|
Источник питания |
|
Универсальный источник питания ACDC (стандарт) |
85-264 В переменного напряжения 50/60 Гц, 88-290 В постоянного напряжения, потребление
источника питания до 5 Вт. |
|
Опция 12 VDC |
9.5-18 В постоянного напряжения |
|
Опция 24 VDC |
48 VDC 18.5-72 В постоянного напряжения |
|
Сечение провода |
до 12 AWG (3.5мм2) |
|
Входы напряжения |
|
Номинальное напряжение 400 В |
Рабочий диапазон: 69 – 828 В |
|
Номинальное напряжение 120 В |
Рабочий диапазон: 12 – 144 В |
|
Потребление для 400 В |
< 0.4 ВА |
|
Потребление для 120 В |
< 0.04 ВА |
|
Устойчивость к перегрузке |
1000 В длительно, 2000 В в течение 1 сек. |
|
Гальваническая изоляция |
2500 В переменного напряжения (50 Гц), в течение 1 мин. |
|
Импульсное перенапряжение |
6 кВ. |
|
Сечение провода |
до 12 AWG (3.5мм2) |
|
Входы тока |
|
Сечение провода |
до 12 AWG (3.5мм2) |
|
Гальваническая изоляция |
2500 В переменного напряжения (50 Гц), в течение 1 мин. |
|
Импульсное перенапряжение |
6 кВ. |
|
Номинальный ток 1 А |
|
Рабочий диапазон |
0.01 – 2 A RMS Потребление: < 0.02 ВА |
|
Устойчивость к перегрузке |
6 A RMS длительно, 80A RMS в течение 1 сек. |
|
Номинальный ток 5 А |
|
Рабочий диапазон |
0.05 – 10 A RMS Потребление: < 0.1 ВА |
|
Устойчивость к перегрузке |
15 A RMS длительно, 300A RMS в течение 1 сек. |
|
Релейные выходы (опция) |
|
DRY contact relay option (Электромеханическое реле) (опция) |
|
2 реле 5A/250 В переменного напряжения; 1 контакт (SPST Form A) |
|
Гальваническая изоляция: |
|
Между контактами и катушкой |
3000 В переменного напряжения в течение 1 мин. |
|
Между разомкнутыми контактами |
750 В переменного напряжения. |
|
Время срабатывания |
максимально 10 мсек. |
|
Время отпускания |
максимально 5 мсек. |
|
Сечение провода до |
14 AWG (1.5 мм2) |
|
Solid State relay option (Электронное реле) (опция) |
|
2 реле 0.1A/250 В AC, 1 контакт (SPST Form A) |
|
Гальваническая изоляция |
3750 В переменного напряжения, в течение 1 мин. |
|
Время срабатывания |
максимально 1 мсек. |
|
Время отпускания |
максимально 0.25 мсек. |
|
Сечение провода до |
14 AWG (1.5 мм2) |
|
Дискретные входы (опция) |
|
4 дискретных входа (сухой контакт) |
|
Внутренний источник питания |
24 В постоянного напряжения. |
|
Время сканирования |
1 мсек |
|
Сечение провода до |
14 AWG (1.5 мм2) |
|
Аналоговые выходы (опция) |
|
4 аналоговых выхода (оптически изолированных) |
|
Рабочий диапазон: (согласно заказу): |
0-1мA, максимальная нагрузка 5 kΩ (100% перегрузка)
±1 мA, максимальная нагрузка 5 kΩ (100% перегрузка)
0-20 мA, максимальная нагрузка 510 Ω
4-20 мA, максимальная нагрузка 510 Ω
0-3 мA, максимальная нагрузка 2 kΩ (100% перегрузка)
±3мA, максимальная нагрузка 2 kΩ (100% перегрузка)
0-5 мA, максимальная нагрузка 2 kΩ (100% перегрузка)
±5 максимальная нагрузка 2 kΩ (100% перегрузка) |
|
Изоляция |
2500 В переменного напряжения, в течение 1 мин. |
|
Источник питания |
внутренний |
|
Точность |
0.5% FS |
|
Время обновления |
1 период |
|
Сечение провода до |
14 AWG (1.5 мм2) |
|
Порты связи |
|
RS-485 optically isolated port |
|
Скорость передачи данных |
до 115.2 kbps. |
|
Поддерживаемые протоколы |
Modbus RTU, DNP3, и SATEC ASCII |
|
Сечение провода до |
14 AWG (1.5 мм2) |
|
Изоляция |
3000 В переменного напряжения, в течение 1 мин. |
|

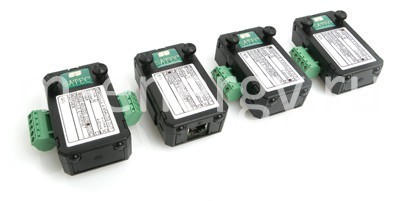

COM2 (дополнительный модуль) |
|
Порт Ethernet |
|
Transformer-isolated 10/100BaseT Ethernet port. |
|
Connector type |
RJ45 modular |
|
Поддерживаемые протоколы |
Modbus/TCP (Port 502), DNP3/TCP (Port 20000). |
|
Число одновременных подключений |
4 (2 Modbus/TCP + 2 DNP3/TCP). |
|
Модуль PROFIBUS |
|
Profibus DP (IEC 61158) |
|
Скорость передачи данных |
9600 bit/s – 12 Mbit/s (автоопределение). |
|
32 bytes input, 32 bytes output. |
|
Протокол |
PROFIBUS |
|
Часы прибора |
|
Встроенные часы |
|
|
Cохранение питания часов при перерывах в питании до |
30 секунд |
|
Дополнительный модуль часы-батарея (опция) |
|
Часы с резервным питанием от батареи |
|
|
Точность |
15 секунд в месяц @ 25°C |
|
Cохранение питания часов при перерывах в питании до |
5 лет. |
|
Соответствие стандартам |
|
Система менеджмента качества SATEC LTD сертифицирована по международным стандартам ISO 9001:2000. Сертификат соответствия с директивами Евросоюза - СЕ |
|
Безопасность |
IEC 61010B-1: 2004 (ГОСТ Р МЭК 61010-2005 - Безопасность
электрических контрольно-измерительных приборов и лабораторного
оборудования). |
|
Точность и конструкция |
ГОСТ Р 52323-2005 (МЭК 62053-22) - Аппаратура для измерения
электрической энергии переменного тока. Частные требования. Часть 22.
Статические счетчики активной энергии классов точности 0,2S и 0,5S.
ГОСТ Р 52320-2005 (МЭК 62052-11:2003) - Аппаратура для измерения
электрической энергии переменного тока. Общие требования испытания и
условия испытаний. Часть 11. Счетчики электрической энергии. |
|
Электромагнитная совместимость: |
ГОСТ Р МЭК 61010-2005 - Безопасность электрических контрольно-
измерительных приборов и лабораторного оборудования.
ГОСТ Р 51317.4.2-99 (МЭК 61000-4-2-95) - Совместимость
технических средств электромагнитная. Устойчивость к
электростатическим разрядам. Требования и методы испытаний.
ГОСТ Р 51317.4.4-99 (МЭК 61000-4-4-95) - Совместимость технических
средств электромагнитная. Устойчивость к наносекундным импульсным
помехам. Требования и методы испытаний
ГОСТ Р 51317.4.5-99 (МЭК 61000-4-5-95) - Совместимость технических
средств электромагнитная. Устойчивость к микросекундным импульсным
помехам большой энергии. Требования и методы испытаний
ГОСТ Р 51317.4.6-99 (МЭК 61000-4-6-96) - Совместимость
технических средств электромагнитная. Устойчивость к
кондуктивным помехам, наведенным радиочастотными
электромагнитными полями. Требования и методы испытаний
ГОСТ Р 50648-94 (МЭК 61000-4-8-93)- Совместимость технических средств
электромагнитная. Устойчивость к магнитному полю промышленной частоты.
Технические требования и методы испытаний. |
|
Электромагнитное излучение |
ГОСТ Р 51317.6.4-99 (МЭК 61000-6-4-97) - Совместимость технических
средств электромагнитная. Помехоэмиссия от технических средств,
применяемых в промышленных зонах. Нормы и методы испытаний
ГОСТ Р 51318.22-99 (МЭК CISPR 22: Radiated/Conducted class
A) (СИСПР 22-97 - Совместимость технических средств электромагнитная.) |
|
Гарантийные обязательства |
|
Срок гарантийных обязательств Изготовителя |
3 года со дня изготовления. |
|
Гарантия не распространяется на приборы: |
а) получившие механические повреждения
б) при нарушении правил транспортировки, хранения, монтажа и условий
эксплуатации прибора
в) при несанкционированном вскрытии прибора
г) при нарушении гарантийных наклеек |
|
Срок службы прибора |
|
Время наработки на один отказ |
MTBF=92 000 часов |
|
Срок службы |
30 лет |
|
Комплектность |
|
В стандартный комплект поставки прибора входят |
|
Прибор |
1шт |
|

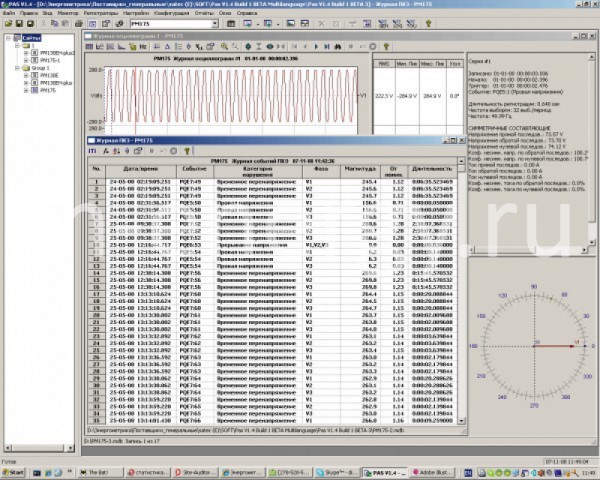

Специализированное ПО «PAS», документация в электронном виде на CD-диске |
1шт |
|
Паспорт |
1шт |
|
Протокол заводской метрологической проверки |
1шт |
|
Комплект монтажных частей |
1шт |
