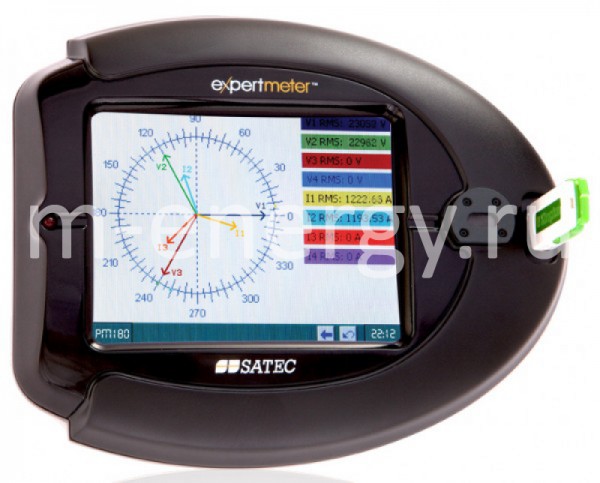

RGM180 - анализатор качества электрической энергии с графическим сенсорным дисплеем 5.7”. RGM180 может отображать исчерпывающую информацию в доступном виде, что позволяет быстро и эффективно осуществить мониторинг электроэнергии. Сенсорный экран упрощает работу и конфигурацию прибора, не требуя специальной подготовки и обучения.
RGM180 предназначен для контроля и мониторинга информации как от единичного прибора SATEC, так и в составе сети из нескольких приборов. RGM180 может быть подключен напрямую к PM172E, PM172EH, PM175 или ezPAC SA300 без дополнительного источника питания.
Приборы PM172E, PM172EH, PM175 подключаются прямо к RGM180 (который заменяет светодиодный дисплей). ezPAC SA300 соединяется с помощью кабеля длиной до 10м.
Для непосредственного соединения PM172E, PM172EH, PM175 и ezPAC SA300 может использоваться удаленный источник питания. RGM180 дополняет существующие приборы SATEC возможностями скоростного интерфейса USB 2.0.
Особенности
Цветной графический TFT-дисплей с сенсорным экраном
Скоростной порт связи RS-485 (скорость до 480 кбит/с)
Широкий диапазон рабочих температур: от –20°C до +70°C
Память: до 65 Мб, флэш-память 256 Мб
Дисплей Plug&Play с автоматическим обнаружением типа прибора SATEC для его мониторинга и конфигурирования (поддерживаемые модели SA300, PM172E, PM172EH, BFM136, PM175, а также другие приборы SATEC)
Программируемый экран
Габаритные размеры: 181×221×48 мм
Технические характеристики
RGM180 - Анализатор качества электроэнергии - удаленный графический дисплей
Порты связи
COM1
ИК-порт
Оптопорт, макс. скорость передачи
19,2 кбит/с
Протоколы
Modbus или DNP 3.0
Изоляция
2500 В AC
COM2
Последовательный порт
COM-порт прибора
Базовая версия
RS485, макс. скорость передачи
от 115,2 до 480 кбит/с
Напряжение пробоя
4000 В AC
Макс. длина кабеля RS485
1000 м
Протоколы
Modbus RTU
Подключение
DB-15
ETHERNET
Параллельный порт связи
10/100Base-T
базовая версия
Встроенный сетевой порт с возможностью PoE
Проводной локальный сетевой порт с автосогласованием
IEEE 802.3
ETHERNET-порт, скорость передачи
10/100 Мбит/с
Протоколы
MODBUS / TCP
Напряжение пробоя
1,5 кВ АC
Соединительный разъем
Стандартный RJ-45

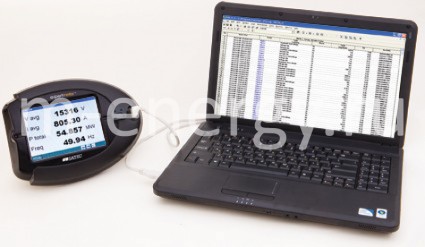

USB
Встроенный порт USB
Панель дисплея
Базовая версия
Cкорость передачи
12,5 Мбит/с
Протоколы
MODBUS RTU/ASCII и DNP3.0
Напряжение пробоя (удаленный дисплей)
1500 кВ AC
Напряжение пробоя (локальный дисплей)
4000 кВ AC
Расположение разъема
панель дисплея, вертикально
Дисплей
Панель дисплея
Графический сенсорный ЖК-дисплей с ИК-портом и USB-разъемом
