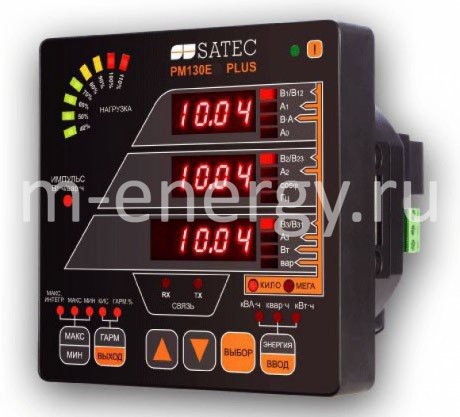

Основные технические характеристики многофункционального измерительного преобразователя SATEC PM130E PLUS |
Условия окружающей среды |
Рабочая температура |
-30°C до 60°C |
Температура хранения |
-40°C до 85°C |
Влажность |
0 до 95% без конденсата |
Конструкция |
Оболочка корпуса |
не поддерживающая горения смесь ABS/PC и поликарбоната |
Размеры |
114 х 114 х 109мм |
Вес |
0,7 кг. |
Источник питания |
Универсальный источник питания ACDC (стандарт) |
85-264 В переменного напряжения 50/60 Гц, 88-290 В постоянного напряжения, потребление
источника питания до 5 Вт. |
Опция 12 VDC |
9.5-18 В постоянного напряжения |
Опция 24 VDC |
48 VDC 18.5-72 В постоянного напряжения |
Сечение провода |
до 12 AWG (3.5мм2) |
Входы напряжения |
Номинальное напряжение 400 В |
Рабочий диапазон: 69 – 828 В |
Номинальное напряжение 120 В |
Рабочий диапазон: 12 – 144 В |
Потребление для 400 В |
< 0.4 ВА |
Потребление для 120 В |
< 0.04 ВА |
Устойчивость к перегрузке |
1000 В длительно, 2000 В в течение 1 сек. |
Гальваническая изоляция |
2500 В переменного напряжения (50 Гц), в течение 1 мин. |
Импульсное перенапряжение |
6 кВ. |
Сечение провода |
до 12 AWG (3.5мм2) |
Входы тока |
Сечение провода |
до 12 AWG (3.5мм2) |
Гальваническая изоляция |
2500 В переменного напряжения (50 Гц), в течение 1 мин. |
Импульсное перенапряжение |
6 кВ. |
Номинальный ток 1 А |
Рабочий диапазон |
0.01 – 2 A RMS Потребление: < 0.02 ВА |
Устойчивость к перегрузке |
6 A RMS длительно, 80A RMS в течение 1 сек. |
Номинальный ток 5 А |
Рабочий диапазон |
0.05 – 10 A RMS Потребление: < 0.1 ВА |
Устойчивость к перегрузке |
15 A RMS длительно, 300A RMS в течение 1 сек. |
Релейные выходы (опция) |
DRY contact relay option (Электромеханическое реле) (опция) |
2 реле 5A/250 В переменного напряжения; 1 контакт (SPST Form A) |
Гальваническая изоляция: |
Между контактами и катушкой |
3000 В переменного напряжения в течение 1 мин. |
Между разомкнутыми контактами |
750 В переменного напряжения. |
Время срабатывания |
максимально 10 мсек. |
Время отпускания |
максимально 5 мсек. |
Сечение провода до |
14 AWG (1.5 мм2) |
Solid State relay option (Электронное реле) (опция) |
2 реле 0.1A/250 В AC, 1 контакт (SPST Form A) |
Гальваническая изоляция |
3750 В переменного напряжения, в течение 1 мин. |
Время срабатывания |
максимально 1 мсек. |
Время отпускания |
максимально 0.25 мсек. |
Сечение провода до |
14 AWG (1.5 мм2) |
Дискретные входы (опция) |
4 дискретных входа (сухой контакт) |
Внутренний источник питания |
24 В постоянного напряжения. |
Время сканирования |
1 мсек |
Сечение провода до |
14 AWG (1.5 мм2) |
Аналоговые выходы (опция) |
4 аналоговых выхода (оптически изолированных) |
Рабочий диапазон: (согласно заказу): |
0-1мA, максимальная нагрузка 5 kΩ (100% перегрузка)
±1 мA, максимальная нагрузка 5 kΩ (100% перегрузка)
0-20 мA, максимальная нагрузка 510 Ω
4-20 мA, максимальная нагрузка 510 Ω
0-3 мA, максимальная нагрузка 2 kΩ (100% перегрузка)
±3мA, максимальная нагрузка 2 kΩ (100% перегрузка)
0-5 мA, максимальная нагрузка 2 kΩ (100% перегрузка)
±5 максимальная нагрузка 2 kΩ (100% перегрузка) |
Изоляция |
2500 В переменного напряжения, в течение 1 мин. |
Источник питания |
внутренний |
Точность |
0.5% FS |
Время обновления |
1 период |
Сечение провода до |
14 AWG (1.5 мм2) |
Порты связи |
RS-485 optically isolated port |
Скорость передачи данных |
до 115.2 kbps. |
Поддерживаемые протоколы |
Modbus RTU, DNP3, и SATEC ASCII |
Сечение провода до |
14 AWG (1.5 мм2) |
Изоляция |
3000 В переменного напряжения, в течение 1 мин. |

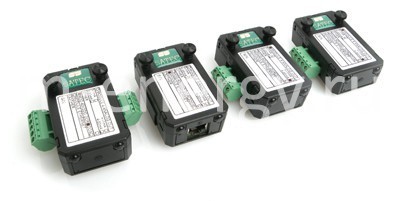

COM2 (дополнительный модуль) |
Порт Ethernet |
Transformer-isolated 10/100BaseT Ethernet port. |
Connector type |
RJ45 modular |
Поддерживаемые протоколы |
Modbus/TCP (Port 502), DNP3/TCP (Port 20000). |
Число одновременных подключений |
4 (2 Modbus/TCP + 2 DNP3/TCP). |
Модуль PROFIBUS |
Profibus DP (IEC 61158) |
Скорость передачи данных |
9600 bit/s – 12 Mbit/s (автоопределение). |
32 bytes input, 32 bytes output. |
Протокол |
PROFIBUS |
Часы прибора |
Встроенные часы |
|
Cохранение питания часов при перерывах в питании до |
30 секунд |
Дополнительный модуль часы-батарея (опция) |
Часы с резервным питанием от батареи |
|
Точность |
15 секунд в месяц @ 25°C |
Cохранение питания часов при перерывах в питании до |
5 лет. |
Соответствие стандартам |
Система менеджмента качества SATEC LTD сертифицирована по международным стандартам ISO 9001:2000. Сертификат соответствия с директивами Евросоюза - СЕ |
Безопасность |
IEC 61010B-1: 2004 (ГОСТ Р МЭК 61010-2005 - Безопасность
электрических контрольно-измерительных приборов и лабораторного
оборудования). |
Точность и конструкция |
ГОСТ Р 52323-2005 (МЭК 62053-22) - Аппаратура для измерения
электрической энергии переменного тока. Частные требования. Часть 22.
Статические счетчики активной энергии классов точности 0,2S и 0,5S.
ГОСТ Р 52320-2005 (МЭК 62052-11:2003) - Аппаратура для измерения
электрической энергии переменного тока. Общие требования испытания и
условия испытаний. Часть 11. Счетчики электрической энергии. |
Электромагнитная совместимость: |
ГОСТ Р МЭК 61010-2005 - Безопасность электрических контрольно-
измерительных приборов и лабораторного оборудования.
ГОСТ Р 51317.4.2-99 (МЭК 61000-4-2-95) - Совместимость
технических средств электромагнитная. Устойчивость к
электростатическим разрядам. Требования и методы испытаний.
ГОСТ Р 51317.4.4-99 (МЭК 61000-4-4-95) - Совместимость технических
средств электромагнитная. Устойчивость к наносекундным импульсным
помехам. Требования и методы испытаний
ГОСТ Р 51317.4.5-99 (МЭК 61000-4-5-95) - Совместимость технических
средств электромагнитная. Устойчивость к микросекундным импульсным
помехам большой энергии. Требования и методы испытаний
ГОСТ Р 51317.4.6-99 (МЭК 61000-4-6-96) - Совместимость
технических средств электромагнитная. Устойчивость к
кондуктивным помехам, наведенным радиочастотными
электромагнитными полями. Требования и методы испытаний
ГОСТ Р 50648-94 (МЭК 61000-4-8-93)- Совместимость технических средств
электромагнитная. Устойчивость к магнитному полю промышленной частоты.
Технические требования и методы испытаний. |
Электромагнитное излучение |
ГОСТ Р 51317.6.4-99 (МЭК 61000-6-4-97) - Совместимость технических
средств электромагнитная. Помехоэмиссия от технических средств,
применяемых в промышленных зонах. Нормы и методы испытаний
ГОСТ Р 51318.22-99 (МЭК CISPR 22: Radiated/Conducted class
A) (СИСПР 22-97 - Совместимость технических средств электромагнитная.) |
Гарантийные обязательства |
Срок гарантийных обязательств Изготовителя |
3 года со дня изготовления. |
Гарантия не распространяется на приборы: |
а) получившие механические повреждения
б) при нарушении правил транспортировки, хранения, монтажа и условий
эксплуатации прибора
в) при несанкционированном вскрытии прибора
г) при нарушении гарантийных наклеек |
Срок службы прибора |
Время наработки на один отказ |
MTBF=92 000 часов |
Срок службы |
30 лет |
Комплектность |
В стандартный комплект поставки прибора входят |
Прибор |
1шт |

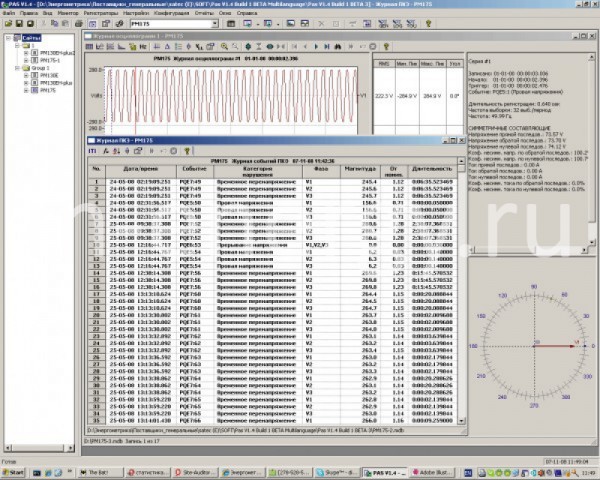

Специализированное ПО «PAS», документация в электронном виде на CD-диске |
1шт |
Паспорт |
1шт |
Протокол заводской метрологической проверки |
1шт |
Комплект монтажных частей |
1шт |
